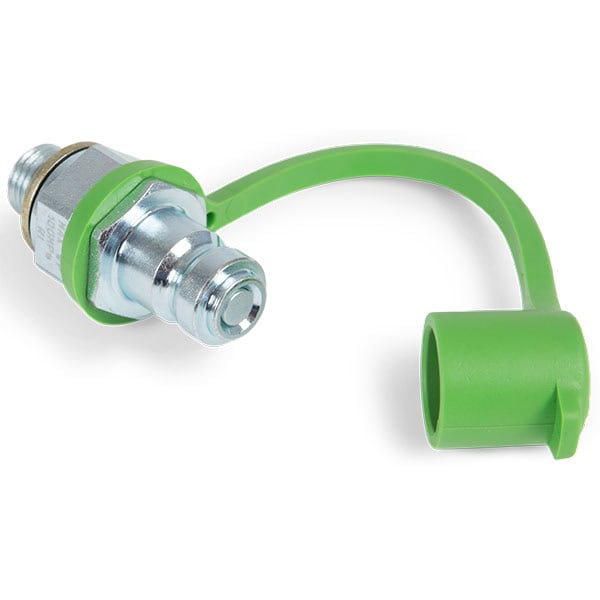

AQI150 Snabbkoppling Hona kpl

Snabbkopplingar AQ

Alla snabbkopplingar från REHOBOT är utrustade med backventil och levereras med tätning och dammskydd i metall eller plast.
Snabbkopplingar av skruvmodell (35 l/min) har ett högre flöde än insticksmodellerna (6 l/min).
"L" i benämningen innebär att kopplingen har inbyggd låsring
"D" i benämningen innebär att kopplingen har dammskydd i metall.

AQU10-S har inbyggd slangbrottventil.
AQU11-SB har inbyggd flödesreglering.
1) Nippel AAU436 ger G1/4" utvändig gänga
2) Borttagning av nippel AAU436 ger G1/4" invändig gänga
3) Nippel AAI456 ger G1/4" invändig gänga
* Flödeskapaciteten mäts vid 0.4 MPa (4 bar) tryckfall.

Ritning
